DOBOT MOOZ 1 HANDLEIDING

1) Assembleren

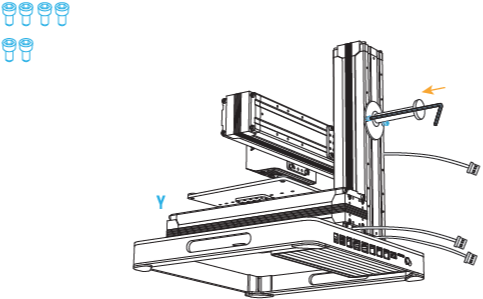

1.1.1 Assembleren van de filament ondersteuning

Bevestig de filament ondersteuning aan de Z-as met 2x M3 boutjes zoals hieronder getoond.

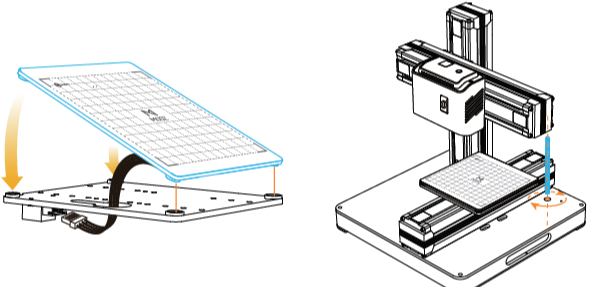

1.1.2 Installeren van het verwarmde bed en wifi antenne

Leg het verwarmde bed op het daarvoor bedoelde platform, bevestig de zwarte kabel van het verwarmde bed aan de connector onder het platform via het gat in het platform, en lijn het verwarmde bed uit op het platform met behulp van de magneten. Schroef hierna de wifi antenne, met de klok mee, vast op het onderstel zoals hieronder getoond.

1.1.3 Verbind de kabels

Verbind de kabels van alles modules met het hoofdbesturingsboord, voordat de machine verbonden wordt met het net.

2) Bedieningspaneel

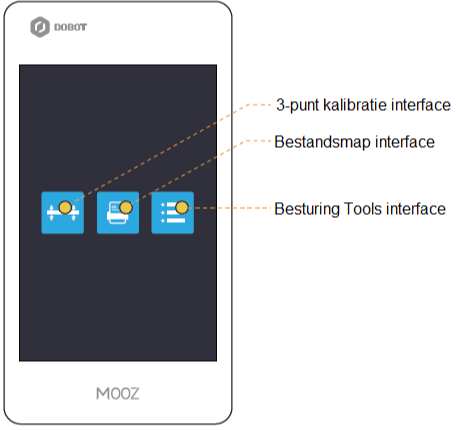

2.1 Startpagina

2.2 3-punt kalibratie interface

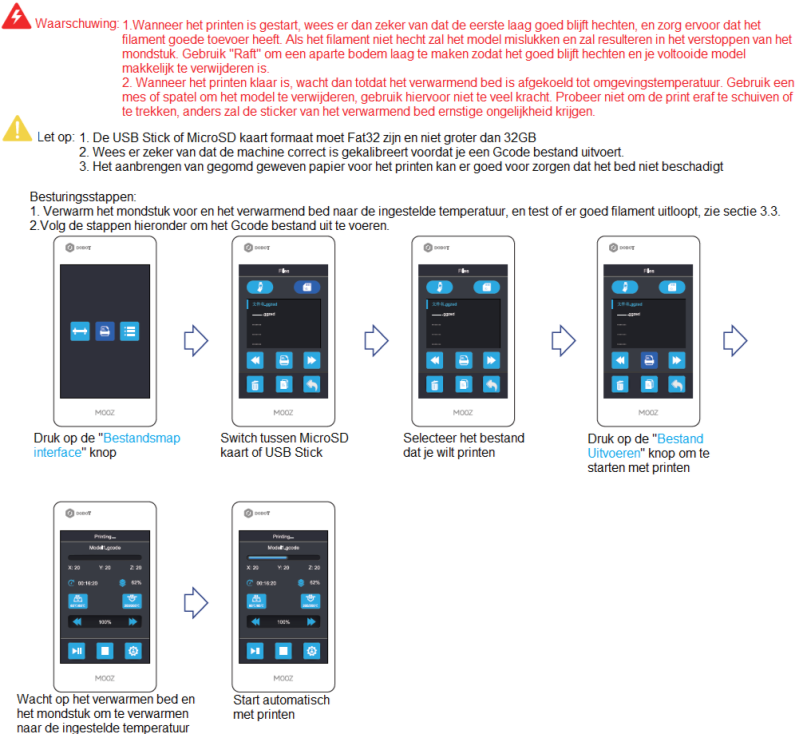

2.3 Bestandsmap interface

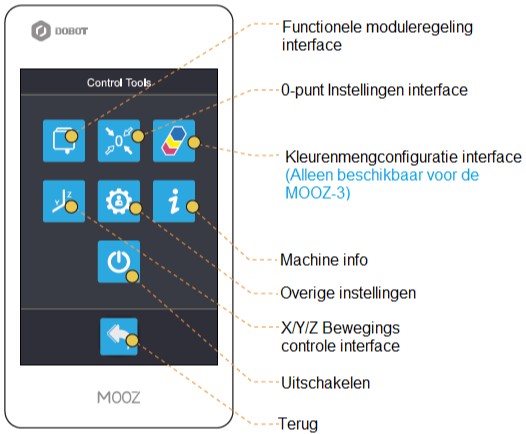

2.4 Besturing Tools interface

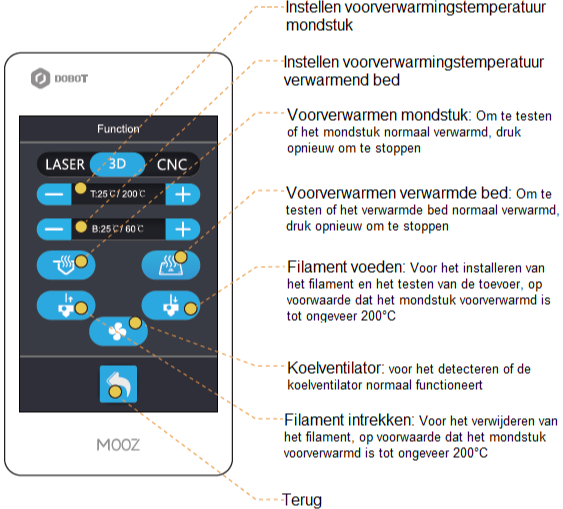

2.5 3D Print Functionele moduleregeling interface

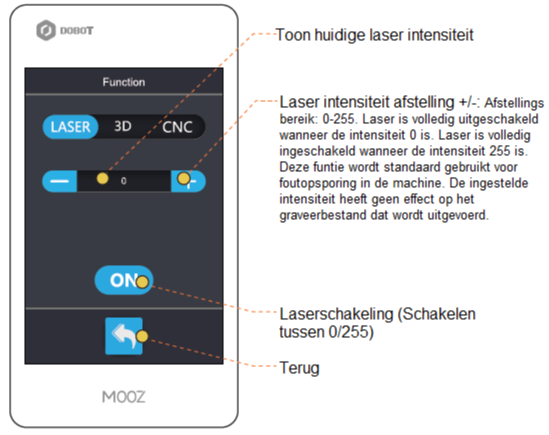

2.6 Lasergravure Functionele moduleregeling interface

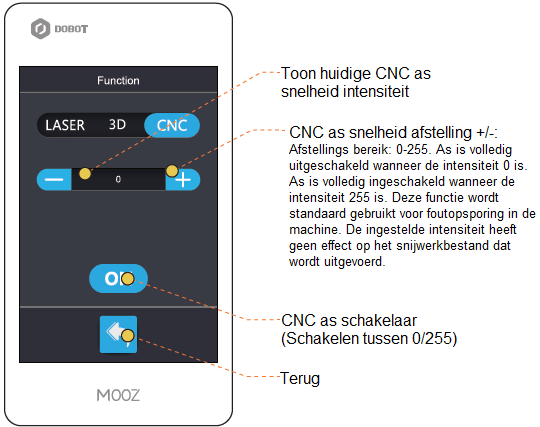

2.7 CNC Snijwerk Functionele moduleregeling interface

2.8 Nul punt Instellingen interface

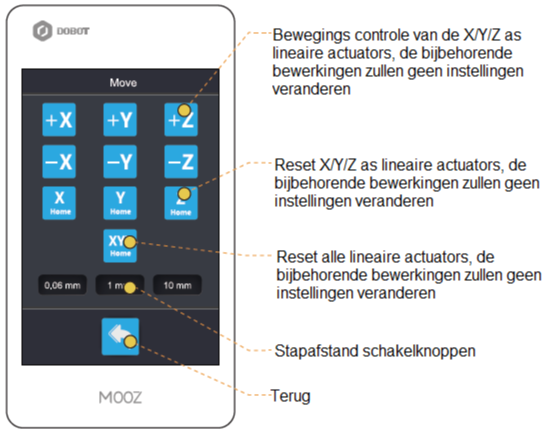

2.9 X/Y/Z Bewegings controle interface

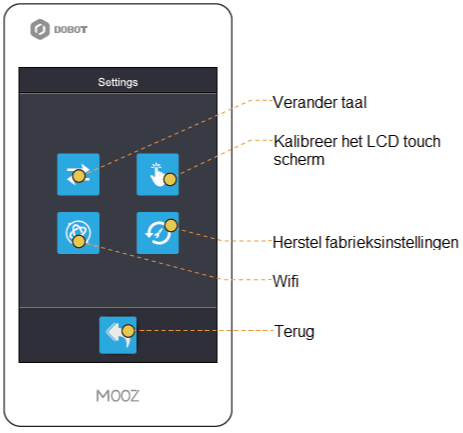

2.10 Overige instellingen interface

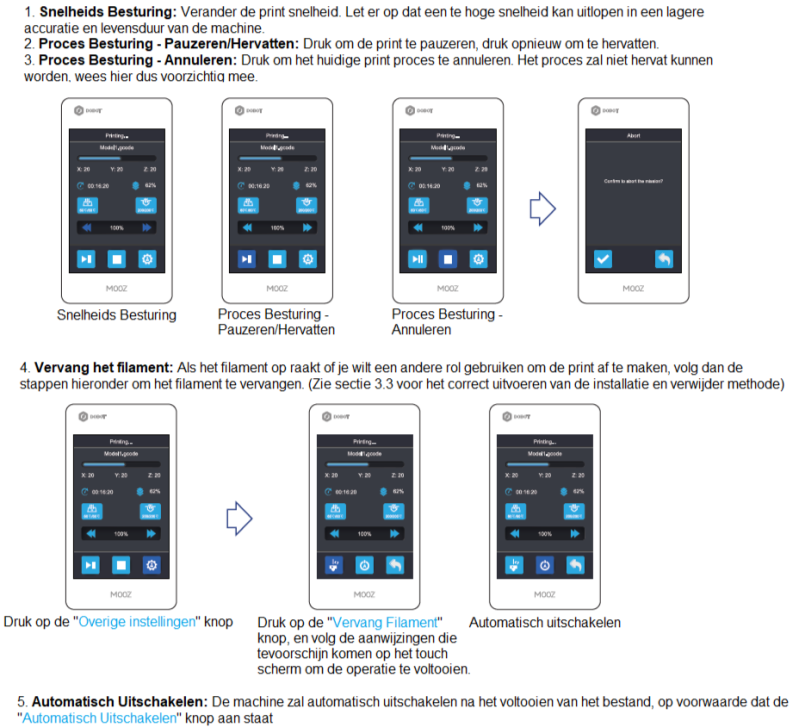

2.11 Werkproces controle interface

3) 3D Printen

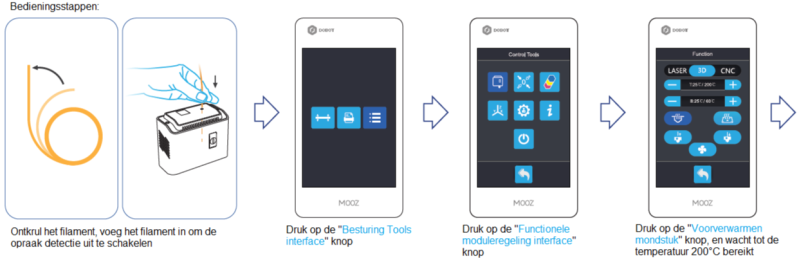

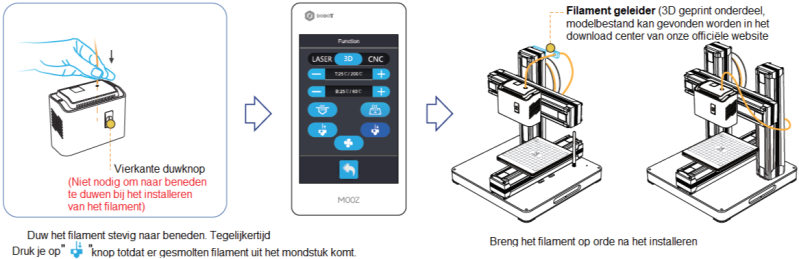

3.1 Installeer/Verwijder het filament

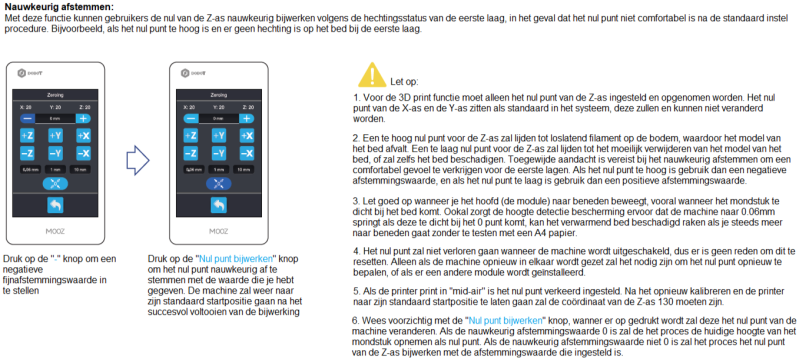

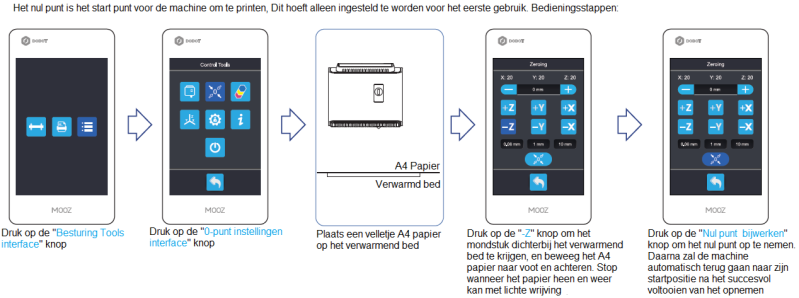

3.2 Het 0 punt kalibreren

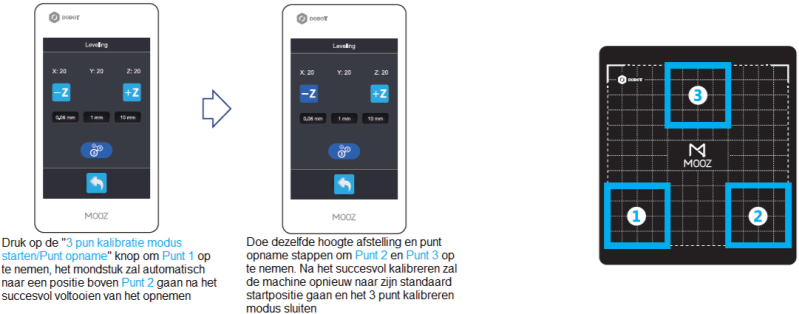

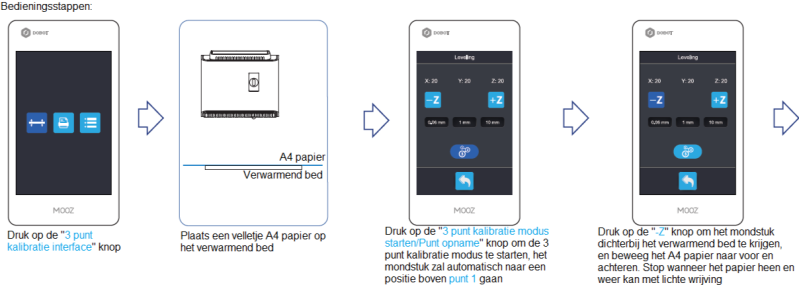

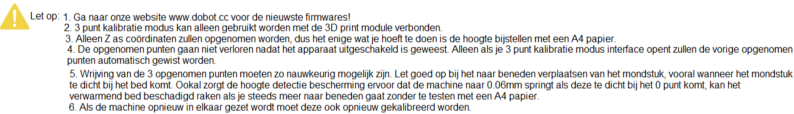

3.3 3-punt kalibratie

Volg het stappenplan van de machine voor het opnemen van 3 verschillende punten om een "plane" parallel te bepalen voor het verwarmend bed, deze 3 punten moeten opgenomen worden met het mondstuk in de volgorde zoals in de tekening hieronder getoond, een per punt. Het is vereist de kalibratie te gebruiken altijd voor het eerste gebruik.
